普洛菲斯觸摸屏花屏維修ST400-AG41-24V當天好

發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2021-7-19

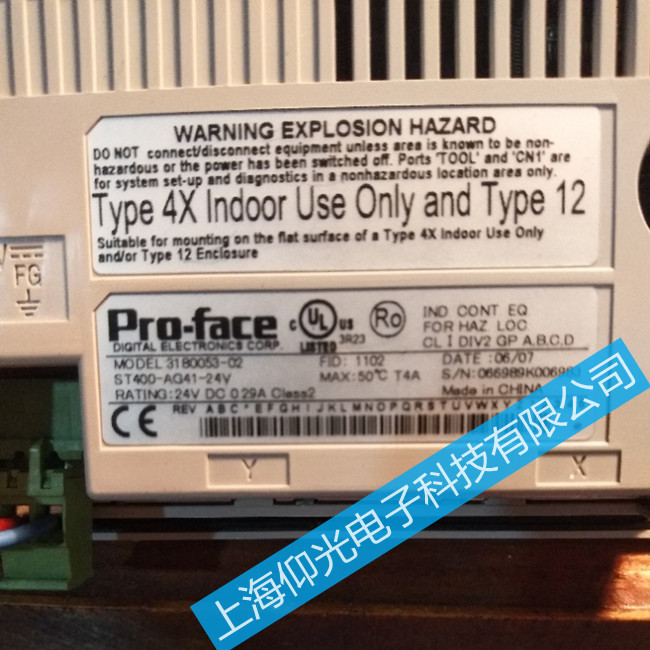

普洛菲斯觸摸屏花屏維修ST400-AG41-24V當天好

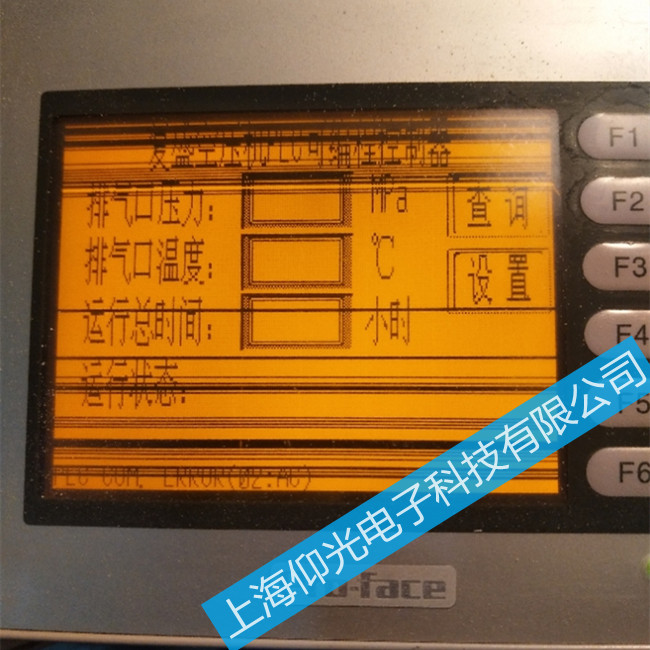

  普洛菲斯花屏液晶屏故障現象:花屏,白屏,暗屏,圖像淡 ,豎條,彩色失真,偏色,網紋干擾,彩色反相,字符虛或拖尾,亮線、亮帶或者是暗線等。

   普洛菲斯觸摸屏花屏故障現象維修如下:
一)花屏


1)花屏故障現象總述:屏幕有圖像,但圖像上覆蓋有點狀、片狀、馬賽克等干擾。

  對應維修思路方向:檢查信號源,邏輯板,LVDS信號,主板,屏參,液晶屏。


2)花屏故障現象:用戶菜單正常,只是圖像出現花屏現象。

  對應維修思路:檢查主板及scaler處理芯片電路,補焊芯片。

3)花屏故障現象:不定時花屏,花屏中間圖像夾雜很多細小的彩點。

  對應維修思路:LVDS插線接觸不良。


4)花屏故障現象:反復上電后,花的條紋、色彩有變化。

  對應維修思路:檢查邏輯板


5)花屏故障現象:反復上電后,花的條紋、色彩無變化。

  對應維修思路:屏本身壞機會大。


6)花屏故障現象:圖像有干擾,字符上也有干擾。

  對應維修思路:邏輯板、屏信號連線、數字板信號輸出電路。


7)花屏故障現象:字符正常,圖像有塊狀、點狀干擾。YPbPr輸入信號,沒有干 擾。再?gòu)腁V端口輸入,圖像出現干擾。

對應維修思路:幀存儲器假焊,圖像增強處理IC控制信號線斷。


8)花屏故障現象:圖像全部是花點狀,細碎花屏,字符是正常的。

  對應維修思路:故障在視頻解碼器電路。因?yàn),圖像增強處理電路產生的故障 是塊狀的,不是細碎的。


9)花屏故障現象:圖像上有扭曲狀或者網紋干擾。AV試機一切正常。

  對應維修思路:中放、高放電路。


10)花屏故障現象:圖像規則塊狀花屏。

  對應維修思路:主板緩存與主芯片通信不良。


11)花屏故障現象:花屏鬼影,整個屏幕有雜亂的彩色條紋。

  普洛菲斯觸摸屏常見故障當天好:
故障一:觸摸偏差
現象:手指所觸摸的位置與鼠標箭頭沒有重合。
分析:安裝完驅動程序后,在進行校正位置時沒有垂直觸摸靶心正中位置。觸摸屏上的信號線接觸不良或斷路。
處理方法:重新校正位置;查找斷點重新連接或更換觸摸屏。


故障二:部分觸摸偏差
現象:不觸摸時鼠標箭頭始終停留在某一位置,觸摸時,鼠標箭頭在觸摸點與原停留點的中點處。
分析:有異物(非主動觸摸)壓迫電阻觸摸屏的有效工作區內。
處理方法:將壓迫電阻觸摸屏的有效工作區的異物移開。


故障三:觸摸無反應
現象:觸摸屏幕時鼠標箭頭無任何動作,沒有發生位置改變。
分析:造成此現象產生的原因很多下面逐個說明:
(1)觸摸屏發生故障。
(2)觸摸屏控制卡發生故障。
(3)觸摸屏信號線發生故障。
(4)計算機主機的串口發生故障。
(5)計算機的操作系統發生故障。
(6)觸摸屏驅動程序安裝錯誤。
