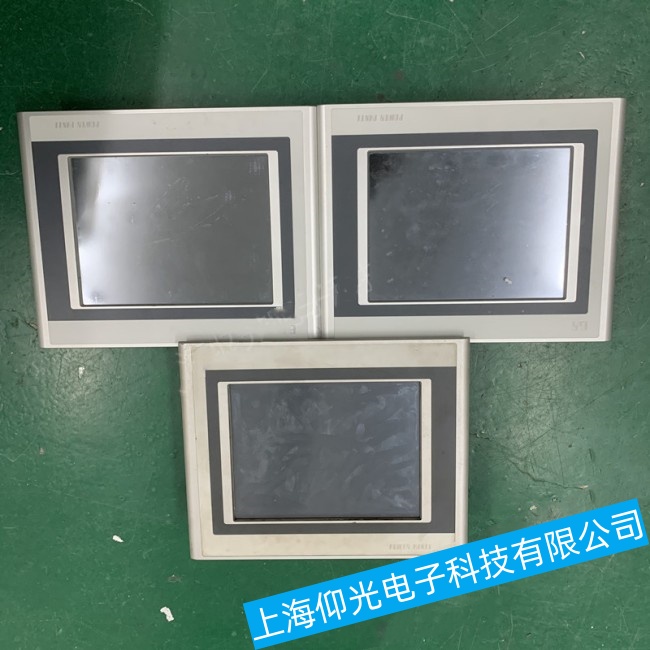

貝加萊觸摸屏 395070 出現通訊不上的故障時，需從硬件連接、參數設置、軟件兼容性及設備故障等方面逐步排查。以下是系統化的維修指南：
通訊故障通常由物理連接異常、參數配置錯誤或設備硬件損壞導致，具體原因如下：
-
通訊線纜故障：
-
線纜破損、短路、斷路或屏蔽層失效（如 RS-232/485 線、USB 線），導致信號傳輸中斷。
-
接頭針腳氧化、彎曲或接觸不良（如 DB9 接口、USB 接口）。
-
電源干擾：
通訊線與動力線并行敷設，受電磁干擾（如變頻器、電機）導致信號畸變。
-
接地不良：
觸摸屏與主機（如 PLC）接地電位差過大，引發通訊異常（接地電阻需＜4Ω）。
-
通訊協議不匹配：
觸摸屏與主機的通訊協議（如 Modbus RTU、PROFINET、USB HID）未統一，或波特率、數據位、停止位、校驗位等參數不一致。
-
設備地址沖突：
同一網絡中多個設備使用相同的從機地址（如 Modbus 從機地址重復），導致通訊沖突。
-
端口選擇錯誤：
觸摸屏軟件中未正確選擇物理端口（如 COM1/COM2、以太網口），或端口被其他程序占用。
-
驅動程序缺失或版本不兼容：
主機端未安裝觸摸屏通訊驅動，或驅動版本與操作系統（如 Windows CE、Windows 10）不兼容。
-
觸摸屏項目配置錯誤：
在貝加萊 ProTool/Lite 等組態軟件中，未正確設置通訊接口參數或未下載通訊配置到觸摸屏。
-
固件版本過低：
觸摸屏固件不支持當前通訊協議（如 PROFINET 需特定固件版本），需升級至最新版。
-
觸摸屏通訊接口損壞：
RS-232/485 芯片（如 MAX232）燒毀、USB 接口電路故障，導致無法收發數據。
-
主機通訊模塊故障：
PLC 的通訊端口（如 CPU 集成的 RS485 口、以太網模塊）損壞，或通訊芯片（如 SN75176）異常。
-
目視檢查通訊線纜是否有破損、斷裂，特別是彎折處和接頭根部。
-
使用萬用表測量線纜導通性：
-
RS-232 線：測試 TXD、RXD、GND 引腳是否導通（直通線或交叉線需符合協議要求）。
-
RS-485 線：確認 A/B 線無接反，且終端電阻（120Ω）正確接入（Modbus 網絡末端設備需接電阻）。
-
清潔接頭針腳（用橡皮擦或酒精棉簽），重新插拔接頭，確保接觸良好。
-
將通訊線與動力線分離（間距＞30cm），或更換為雙絞屏蔽電纜，屏蔽層單端接地（通常在主機側）。
-
臨時斷開附近強電磁源（如變頻器），觀察通訊是否恢復正常。
-
用萬用表測量觸摸屏與主機的接地端電位差，若＞1V，需改善接地（如連接專用接地線）。
-
Modbus RTU 為例：
-
觸摸屏端設置：波特率（如 9600bps）、數據位（8 位）、停止位（1 位）、校驗位（無 / CRC）、從機地址（如 1）。
-
主機（PLC）端參數需與觸摸屏完全一致，可通過串口調試工具（如 SSCOM）發送測試指令（如 01 03 00 00 00 01 CRC）驗證通訊是否正常。
-
以太網通訊（如 PROFINET）：
-
確保觸摸屏與 PLC 處于同一網段（如 IP：192.168.0.2 與 192.168.0.3），子網掩碼一致（255.255.255.0）。
-
使用貝加萊 Automation Studio 軟件掃描網絡設備，確認觸摸屏 IP 地址正確。
-
若為多從機網絡（如 Modbus RTU），使用地址掃描工具逐一檢測從機地址，排除沖突。
-
在觸摸屏組態軟件中，確認通訊端口選擇正確（如 COM1 對應硬件 DB9 接口），并關閉其他占用端口的程序。
-
從貝加萊官網下載對應型號的通訊驅動（如 ProTool/Lite 驅動包），重新安裝至主機系統。
-
升級觸摸屏固件：
-
準備 FAT32 格式 U 盤，將固件文件（.img 或.bin 格式）復制到根目錄。
-
觸摸屏斷電插入 U 盤，按住屏幕左上角或特定按鍵（參考手冊）上電，進入升級模式，按提示完成更新。
-
打開 ProTool/Lite 軟件，檢查通訊接口配置是否正確（如選擇 “Modbus RTU over RS485”），并重新下載項目到觸摸屏。
-
啟用觸摸屏的通訊診斷功能（如 “串口調試” 界面），查看接收 / 發送數據是否正常。
-
更換同規格通訊線纜、接頭或端口（如從 COM1 切換至 COM2），觀察通訊是否恢復。
-
用另一臺正常設備（如筆記本電腦）連接觸摸屏，測試通訊是否正常：
-
若正常，說明主機側通訊模塊故障（如 PLC 的 RS485 模塊損壞，需更換模塊）。
-
若仍異常，觸摸屏通訊硬件可能損壞。
-
使用示波器測量觸摸屏通訊接口的信號波形：
-
RS-232：TXD/RXD 引腳應有高低電平跳變（發送數據時），若固定為高或低電平，可能 MAX232 芯片損壞，需更換。
-
USB：測量 D+/D - 引腳電壓（約 3.3V），若為 0V 或異常，檢查 USB 接口電路中的保護電阻、電容是否燒毀。
-
非專業操作風險：
-
涉及芯片級維修（如更換 RS-232 芯片）需專業焊接工具（如熱風槍），建議聯系貝加萊官方售后（400-820-5836）或授權維修中心，避免擴大故障。
-
若設備仍在保修期內，自行拆解可能失去保修資格。
-
預防措施：
-
定期維護：每季度檢查通訊線纜連接，避免因振動導致接頭松動。
-
標識管理：在通訊線纜和設備上標注接口類型、參數（如波特率、地址），便于故障排查。
-
浪涌保護：在工業環境中加裝通訊浪涌保護器（如 RS485 浪涌器），防止雷擊或電源波動損壞接口。
-
貝加萊官方支持資源：
-
技術文檔：下載《395070 通訊手冊》，查閱各協議參數設置案例。
-
在線工具：使用貝加萊 X - PC Diagnostics 工具遠程檢測觸摸屏通訊狀態。
-
案例 1：Modbus RTU 通訊中斷
-
原因：RS485 線纜屏蔽層未接地，受變頻器干擾。
-
處理：重新接地屏蔽層，更換為雙層屏蔽電纜，通訊恢復正常。
-
案例 2：USB 通訊無法識別
-
原因：觸摸屏 USB 接口處的保險絲（F1）熔斷。
-
處理：更換同規格保險絲（0.5A/250V），故障排除。
若以上步驟均無效，需考慮觸摸屏主板通訊模塊整體損壞，需返廠維修或更換主板。維修后需重新校準觸摸功能并測試通訊穩定性，確保在工業環境下長期可靠運行。
